欧拉显式 · 欧拉隐式 · 中点差分法 · 蛙跳法
——谁更"高效"?谁更"稳定"?
高中一年级 · 物理计算思维先看导数、三角函数、振动方程和相空间这些必备概念
当方程太难算时,计算机怎样一步一步逼近正确答案
多走"半步",精度大幅提升的聪明策略
位置和速度错开半步更新,长期更稳,更适合振动和轨道问题
四种方法到底差多少?用弹簧振子实验来对比
学完就测!检验一下你掌握了多少
导数、三角函数与弹簧振子的基本模型
在物理里,我们常用位置 $x(t)$ 表示物体在时刻 $t$ 的位置。只要位置会随时间变化,就可以研究它“变化得有多快”。高中里最自然的想法,是先看一小段时间内的平均变化率。
当 $\Delta t$ 越来越小,平均变化率就逼近某一时刻的瞬时变化率。也就是说,当时间取得越来越靠近某个时刻时,变化率也会越来越靠近某个确定的值,这就是导数:
这时,$\dot{x}$ 读作“x 一点”,表示位置对时间的一阶导数,也就是速度。如果再对时间求一次导数,就得到:
它读作“x 两点”,表示速度对时间的变化率,也就是加速度。所以后面方程里的“点”,本质上是在表示“对时间求导”。
这里有三个最关键的对应关系:
描述物体在每个时刻处在什么位置,是运动问题最基础的量。
表示位置变化得有多快,是由平均变化率取极限得到的瞬时变化率。
表示速度变化得有多快,也就是对时间再求一次导数。
这里对“极限”的直观表述,参考了 OpenStax 的教材思路:当自变量越来越接近某个值时,函数值也越来越接近并保持靠近某个确定值。
一个弹簧连着小球,被压缩后释放,小球会来回振动。物理上这个运动满足:
这个方程有精确解:$x(t) = A\cos(\omega t + \varphi)$。
但现实中的方程往往复杂得多(比如空气阻力、电磁力同时存在),根本无法写出公式。这时候,我们用计算机"一小步一小步地逼近"答案——这就是数值方法。
初中学习三角函数时,角的范围通常只限于锐角。到了高中,三角函数的定义会推广到任意角,也就是角度可以不断增大、不断旋转。
这里 $r$ 是点到原点的距离,$x(t)$ 是转过角 $\theta$ 后,对应点在横轴上的坐标,所以 $x(t)$ 的范围总在 $-r$ 到 $r$ 之间。如果取 $r=1$,就得到单位圆上的余弦函数,此时:
当角 $\theta$ 不断变化时,点在圆上转动,横坐标 $x$ 就会周期性地在最大值和最小值之间来回变化。因此,余弦函数天然适合描述往复振动。
在这个式子里,$\omega t+\varphi$ 叫作三角函数的宗量,它是一个实数,会随着时间不断变化;于是余弦值也会周期性变化。前面的 $A$ 决定最大振幅,$\omega$ 决定变化快慢,$\varphi$ 决定起始相位。
从牛顿方程到相空间,理解计算机为什么要“一步一步算”
威廉·罗恩·哈密顿(William Rowan Hamilton)是 19 世纪爱尔兰数学家、物理学家。他对光学、力学和代数都做出过重要贡献。力学中常说的哈密顿力学,就是以他的名字命名的。
在牛顿力学里,我们常用公式
来描述“力怎样决定加速度”;而在哈密顿力学里,我们更喜欢用位置和动量来描述系统,并关注系统的能量如何决定整个运动:
这里 $q$ 表示位置,$p$ 表示动量,$H$ 叫作哈密顿量,很多情况下它就可以理解成系统的总能量。如果一个系统的运动规律可以由这样一个能量函数来统一决定,我们就把它叫作哈密顿系统。
哈密顿系统重点看位置 $q$ 和动量 $p$,而不只是看位置和加速度。
由哈密顿量 $H$ 决定。对很多保守系统来说,$H$ 就可以直接理解成总能量。
弹簧振子正是最简单的哈密顿系统之一,所以比较数值方法时,我们特别关心它们是否尊重总能量和相空间轨道。
以一维弹簧振子为例,牛顿方程写成:
这是一个二阶微分方程,因为里面出现了二阶导数 $\ddot{x}$。现在引入动量:
同时把哈密顿量写成:
这时,运动规律可以改写成两个一阶方程:
这两条在高中阶段是完全可以理解的:第一条表示“位置的一阶导数就是速度”;第二条表示“动量的变化率等于力”,而弹簧振子的回复力正是 $F=-kx$。
原来一个二阶方程,被改写成了两个一阶方程。方程的阶数下降了。
代价是方程的个数增加了一倍:从 1 个方程变成了 2 个方程。
位置 $x$ 和动量 $p$ 的地位变得对等了。它们一起构成相空间中一个代表系统状态的“坐标点”。
哈密顿力学一个非常重要的思想是:把原来“随时间变化的动力学问题”,转化成相空间里的几何问题来研究。
对简谐振子来说,它不只是“位置随时间变化”的问题,它还是一个最典型的哈密顿系统。在这个视角下,系统由位置 $x$ 和动量 $p=mv$ 一起决定,总能量写成:
这里的 $H$ 就是哈密顿量,也就是我们熟悉的总能量。如果系统没有摩擦,真实运动应该一直沿着同一条等能量轨道运动,而不是越绕越大,也不是越绕越小。
这就是相空间中的一条椭圆。也就是说:对弹簧振子而言,系统随时间演化,在相空间里看起来就是沿着一条椭圆轨道不断绕行。
在相空间里,简谐振子的真实轨道是一条椭圆。椭圆的大小对应总能量,轨道不应自己膨胀或收缩。
如果某种方法把椭圆轨道算得越来越外,说明它在“假增能”;如果越来越里,说明它在“假耗能”。更好的方法不只要局部算得准,还要长期尊重这条相空间中的椭圆轨道。
所以这份课件其实也在回答一个问题:哪种算法更“尊重”哈密顿系统在相空间中的几何结构?
把整段时间 $[0, T]$ 切成 $N$ 个小间隔,每段长度叫时间步长 $\Delta t$(也写作 $dt$)。
用 $x_n$ 表示在 $t_n$ 时刻的位置,$v_n$ 表示速度。每次从 $(x_n, v_n)$ 推算下一步 $(x_{n+1}, v_{n+1})$,就像下楼梯——一步一步往前走。
每一步用上一步的信息推算,一步一步逼近真实轨迹
如果已知现在的状态,下一小步的状态可以近似为:
不同方法的区别,就在于如何取近似、用哪个时刻的信息。
如果直接知道整条曲线当然最好,但多数复杂方程做不到,所以只能抓住“此刻的变化趋势”去猜下一小步。
步长越小,每一小段切线预测通常越贴近真实曲线。不同算法的本质区别,就是每一步用哪个方向、方向估得准不准。
最简单直接——用"现在"推"未来"
用 当前时刻的速度和加速度,直接外推下一步的位置和速度。
已知第 $n$ 步的位置 $x_n$ 和速度 $v_n$,计算加速度 $a_n = -\omega^2 x_n$,然后:
注意:$a_n$ 用的是 $x_n$(当前位置),这就是"显式"的含义——新值可以直接算出来,不需要解方程。
初始条件:$x_0 = 1.0,\ v_0 = 0.0$
$a_0 = -\omega^2 x_0 = -1^2 \times 1.0 = -1.0$
$x_1 = x_0 + v_0 \cdot \Delta t = 1.0 + 0.0 \times 0.1 = 1.0$
$v_1 = v_0 + a_0 \cdot \Delta t = 0.0 + (-1.0) \times 0.1 = -0.1$
精确解:$x_1^{\text{exact}} = \cos(0.1) \approx 0.9950$,误差 $\approx 0.005$

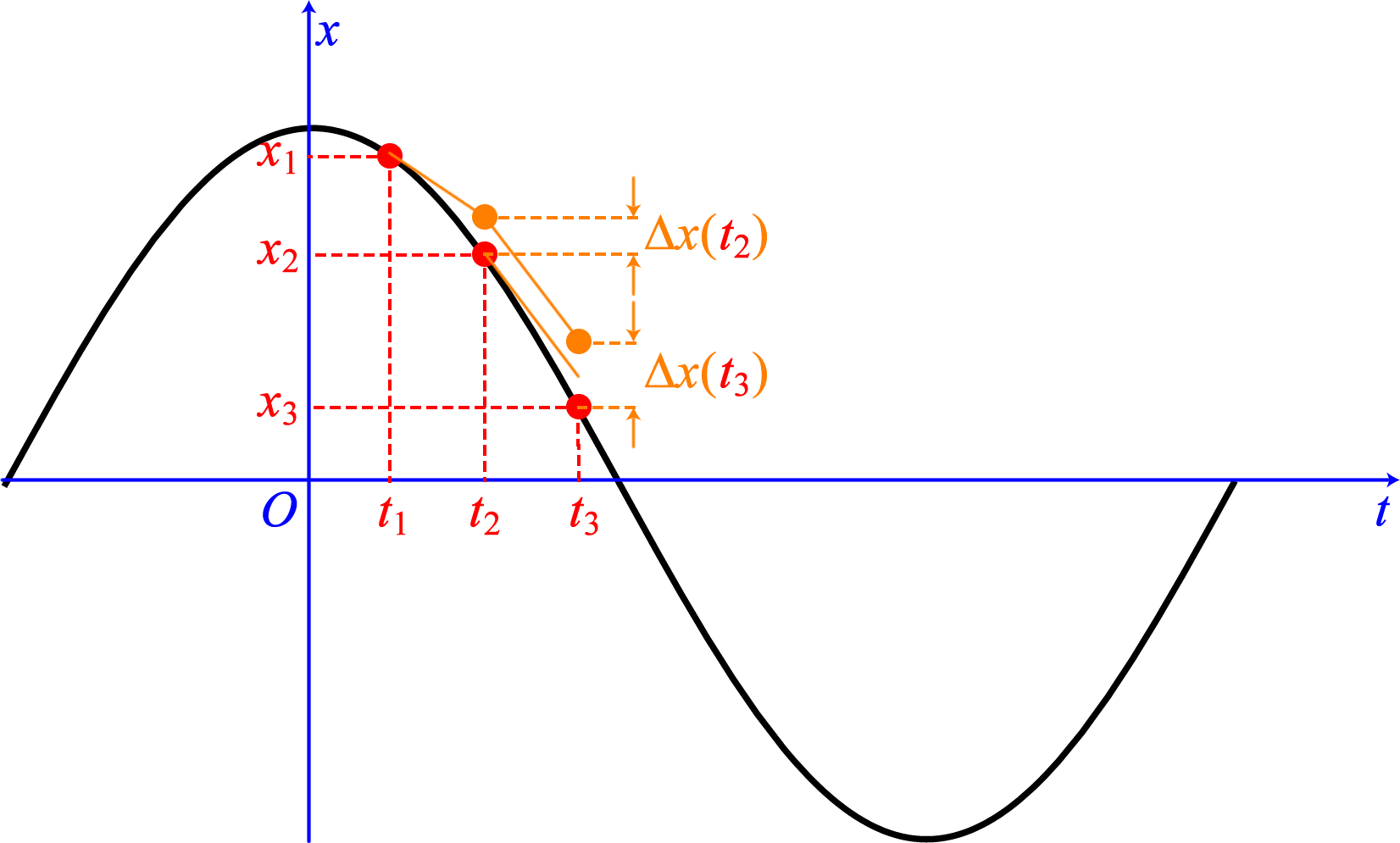

对振动问题来说,真实轨迹应当沿着封闭圆轨道转动。但显式欧拉总是用旧信息外推,容易一步一步偏到圆外面去。
在简谐振子的相空间中,离原点越远,代表总能量越大。显式欧拉走出的点半径不断变大,所以会表现成“振幅越来越大、能量越积越多”。
这类方法适合快速试算,但不适合长时间模拟保守系统。
谨慎保守——用"未来"来校正当前
用 下一时刻的加速度来更新速度,而不是当前时刻的。但"下一刻的加速度"还不知道——所以需要解个小方程。
隐式欧拉的定义:
两式联立,把 $v_{n+1}$ 代入第一式:
虽然多了一步代数,但公式仍然可以直接算——这是简谐振子的幸运之处。
初始条件:$x_0 = 1.0,\ v_0 = 0.0$
$x_1 = \dfrac{1.0 + 0.0 \times 0.1}{1 + 1^2 \times 0.1^2} = \dfrac{1.0}{1.01} \approx 0.9901$
$v_1 = 0.0 - 1^2 \times 0.9901 \times 0.1 = -0.0990$
精确解:$x_1^{\text{exact}} \approx 0.9950$,误差 $\approx 0.005$(量级相同)

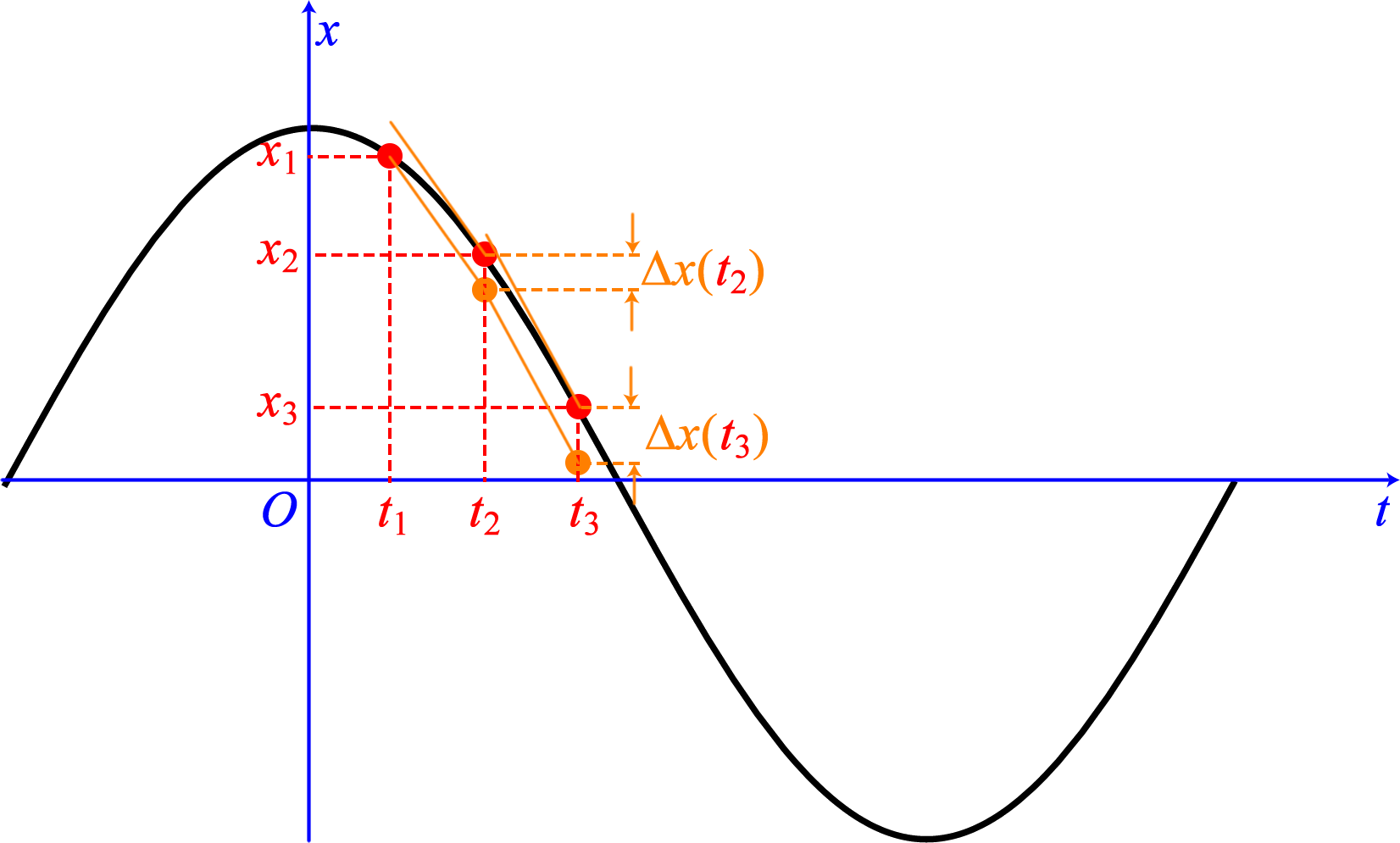

隐式欧拉相当于先问一句:“如果我已经到下一步了,那里的加速度是多少?”这种做法会把点往内侧拉,带来更强的稳定性。
它不容易炸掉,但会把本来应当保存的能量一点点“吃掉”。图上表现为轨道半径不断缩小,物理上就像系统里凭空出现了阻尼。
因此它很适合“稳定比保真更重要”的刚性问题。
多走"半步",把整体近似提升到二阶
先用欧拉显式走"半步"得到一个预测的中点状态,再用中点的信息推算整步。这样用的是"中间时刻"的斜率,比只用起点更准确!
第一步:预测中点(走半步)
第二步:用中点信息走完整步
其中 $a(x_{\text{mid}}) = -\omega^2 x_{\text{mid}}$。
初始条件:$x_0 = 1.0,\ v_0 = 0.0$
$x_{\text{mid}} = 1.0 + 0.0 \times 0.05 = 1.0$
$v_{\text{mid}} = 0.0 + (-1.0) \times 0.05 = -0.05$
$x_1 = 1.0 + (-0.05) \times 0.1 = 0.9950$
$a_{\text{mid}} = -1^2 \times 1.0 = -1.0$
$v_1 = 0.0 + (-1.0) \times 0.1 = -0.1$
精确解:$x_1^{\text{exact}} = \cos(0.1) \approx 0.9950$,误差 $\approx 0.000005$。在这个“一步演示”的例子里,它比欧拉法小了大约 1000 倍。

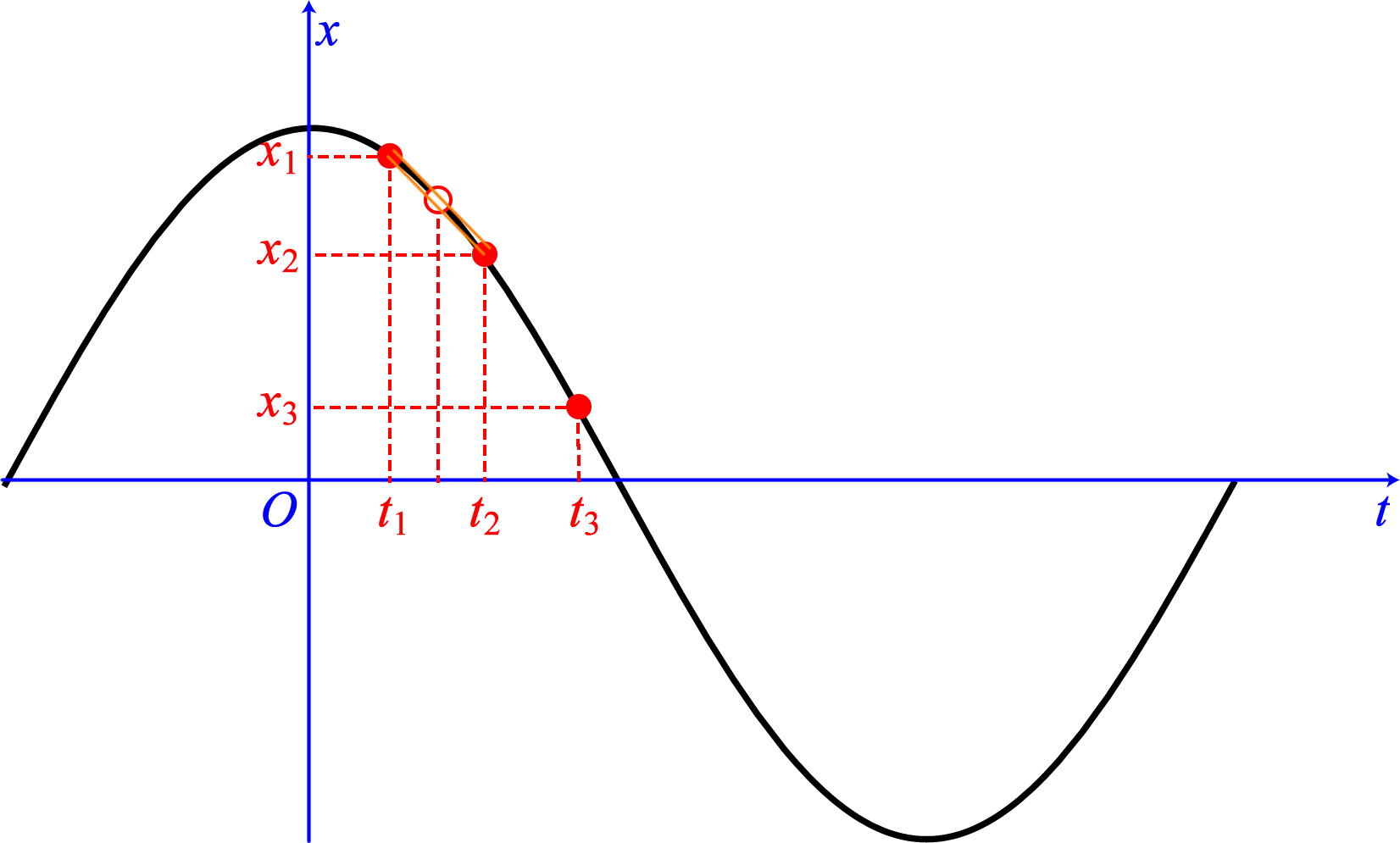

如果曲线在这一小段里明显弯曲,只用起点斜率往前推会偏得比较多。先走半步后再看方向,就能得到更接近整段平均变化趋势的斜率。
中点法不是盲目一步到位,而是先用一个便宜的预测,摸清这半段路的大致弯曲方向,再用更合理的斜率完成整步推进。
所以它在轨道、振动一类问题里,通常会比欧拉法明显更可信。
看到起点,就立刻按起点方向冲完整步。
先假设自己到终点,再用终点信息回头修正。
先探到半路,再用半路上的方向决定整步。
让速度落在半步时刻,再和位置交替更新,长期轨道更不易变形。
位置与速度“错半拍”,长期结构更稳定

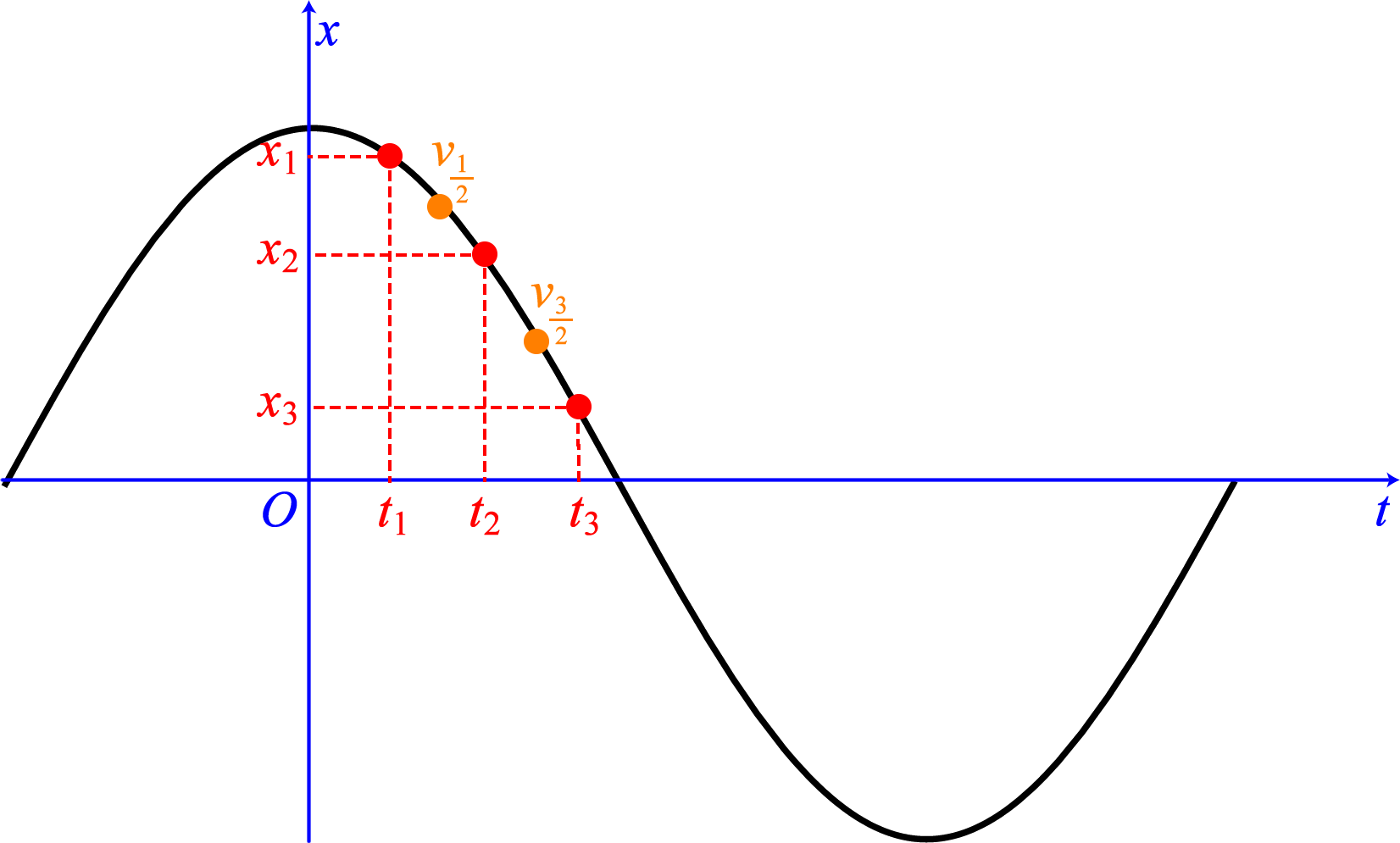

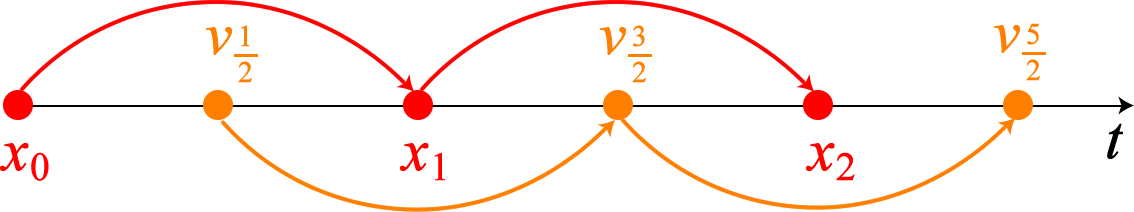

蛙跳法不把位置和速度都放在同一个时刻更新,而是让速度落在“半步时刻”。这种交错更新特别适合简谐振子、轨道这类保守系统。
核心递推关系是:
在代码里,为了启动它,会先用一次半步欧拉得到初始半步速度:
蛙跳法常见的表现不是单向漂移,而是在真实闭合轨道附近小幅摆动,所以长期看更像真实系统。
对振动和轨道问题,长期结构是否保真,往往比某一步局部误差小一点更重要。这正是蛙跳法最有价值的地方。
谁更准?差多少?再把真实代码输出接进来看看
这里不是播放录制好的图片,而是根据你设定的参数,直接在前端按四种递推公式重新计算整段轨迹。
横轴是位置 $x$,纵轴是速度 $v$。对简谐振子来说,越偏离闭合轨道,代表数值方法越容易改变系统能量。
每走一步,由于我们舍弃了高阶项,产生的误差叫局部截断误差:
走了 $N = T/\Delta t$ 步之后,误差累积为全局截断误差:
下面的百分比会随着你上面的参数一起变化。正值表示总能量偏大,负值表示总能量被数值方法“吃掉”了。
━━ 欧拉显式(发散) ━━ 欧拉隐式(耗散) ━━ 中点法(近似守恒) ━━ 蛙跳法(有界振荡)
| 方法 | 能量行为 | 物理比喻 |
|---|---|---|
| 欧拉显式 | 能量持续增大 | 弹簧越振越猛,像被“加力”了 |
| 欧拉隐式 | 能量持续减小 | 弹簧越振越弱,像装了阻尼 |
| 中点法 | 近似守恒 | 总体接近真实弹簧振动 |
| 蛙跳法 | 有界振荡 | 像在真实轨道附近轻微摆动 |
下面这块直接读取 codes/Dynamics/examples/case01/output/display.json。数据来源于 examples/case01/output/display.txt 导出的真实结果,而不是手写示意曲线。
正在加载 Dynamics 输出...
一张表看清所有区别
| 对比项 | 欧拉显式 | 欧拉隐式 | 中点法 | 蛙跳法 |
|---|---|---|---|---|
| 使用信息 | 当前时刻 | 下一时刻 | 中间时刻 | 半步速度与新位置 |
| 精度阶数 | 1 阶 | 1 阶 | 2 阶 | 2 阶 |
| 能量行为 | 发散 ↑ | 耗散 ↓ | 近似守恒 ≈ | 有界振荡 ~ |
| 数值稳定性 | 有条件稳定 | 无条件稳定 | 较好 | 长期结构稳定 |
| 每步计算量 | 最少 | 略多 | 较多 | 较多 |
| 适用场景 | 快速验证、教学 | 刚性方程 | 振动、轨道 | 长期轨道、分子动力学 |
适合教学演示、简单估算,主打“够快、够简单”。
适合刚性方程,优先保证数值稳定。
适合课堂演示、振动和轨道计算,兼顾精度与复杂度。
适合长期轨道、分子动力学等保守系统模拟。
快速验证或课堂演示时,优先考虑简单直观。
简单优先刚性方程先避免数值爆炸,再谈其它性质。
稳定优先想兼顾精度、难度和直观性时,中点法很合适。
精度优先长期轨道和保守系统仿真时,蛙跳法更有优势。
结构优先检验一下你学到了什么!
欧拉显式方法在模拟弹簧振动时,能量会如何变化?
中点差分法为什么比欧拉法精度更高?
如果你在做化工反应仿真,方程变化非常剧烈(刚性方程),应该选哪种方法?
时间步长 $\Delta t$ 从 $0.1$ 减小到 $0.05$,对于二阶方法(中点法或蛙跳法),全局误差通常变为原来的多少?
你已经掌握了数值积分四种方法的核心原理,这是计算物理的重要基础。
继续探索,物理的世界在等你!
